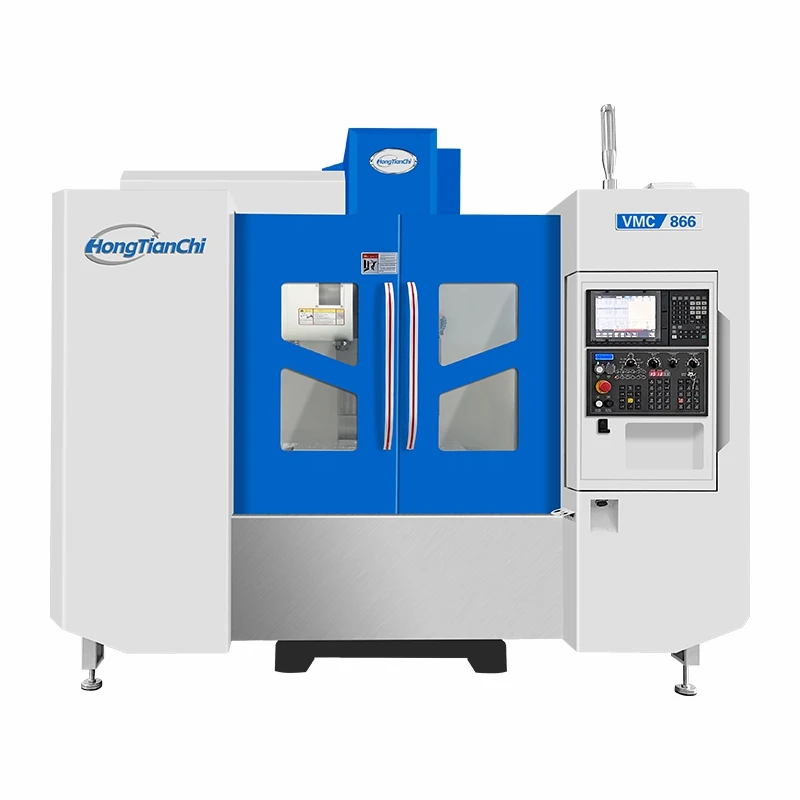

TC-VMC 866 Vertikal ishlov berish markazi murakkab qoliplar uchun aniqlanadi
Hongtianchi's TC-VMC866 Vertical Machining Center delivers exceptional rigidity with 800×600×600mm XYZ travels and a 550×1000mm worktable. Tayvan-notekis c 3- sinf balli vintlar (Yinda \/ Shanyane) va p {{s {}} sinf \/ Fag Spellings, 0,005 mm masofada joylashgan. Taxminan 12000rpm bT40 shpindle ehtiyotkorlik bilan ishlash uchun klouer moy moylash xususiyatlariga ega.
Asosiy yangiliklar
Og'ir cheklangan chiziqli qo'llanmalar: X \/ y boltalar 4- slayder konfiguratsiyalari bilan 45 mm keng rolikli chiziqli qo'llanmadan foydalanadilar.
Termal mudofaa tizimi: Simmetrik asosiy vositalarni joylashtirish an'anaviy dizaynlarga nisbatan 40 foizga kuch yo'nalishini kamaytiradi.
Smart ChIP boshqaruvi: Ja-murabbo sensorlari bo'lgan ChIP konveyerni birlashtirish doimiy ishlab chiqarishni ta'minlaydi.
Avtomobil inonalari va aerokosmik tarkibiy qismlari uchun ideal. Mitsubishi M80B boshqaruv mosligi va 36 m \/ min tez tasma xususiyatlari.
Mashinaning tanasi xususiyatlari va asosiy tarkibiy qismlar
|
Buyum |
Turingiz \/ birlik |
TC-vmc 866 spetsifikatsiya |
|
Sayohat qilmoq |
||
|
X-o'qi |
mm |
800 |
|
Ya-o'q |
mm |
600 |
|
Z-o'q |
mm |
600 |
|
Tez kesish tezligi (x \/ y \/ z) |
m \/ min |
36/36/36 |
|
Stol |
||
|
Jadval hajmi |
mm |
550×1000 |
|
Maks. Yuklash hajmi |
Kg |
600 |
|
T-SLOT (o'lchamdagi funting) |
mm |
5-18×100 |
|
Shpindel |
||
|
Shpindel tezligi |
rpm |
12,000 |
|
Shpindel papirasi |
Tur |
Bt4 |
|
Shpindet diametri |
mm |
150 |
|
Shpindeldan stol yuzasiga burilish masofasi |
mm |
90–670 |
|
Joylashtirish aniqligi |
mm |
±0.005/300 |
|
Joylashtirish aniqligini takrorlang |
mm |
±0.004/300 |
|
Xyz-Axis Ball Vintlar |
Tur |
C3 sinf balli vint (4012-model) - PMI \/ Hiwin (Tayvan) |
|
Xyz-o'q chiziqli qo'llanmalar (35-45-45) |
Tur |
Roller chiziqli qo'llanmasi - PMI \/ Hiwin (Tayvan) |
|
X \/ Y \/ Z qo'llanmasi soni |
Tur |
2/2/2 |
|
XYZ-AGIS qo'llanmasi bloklari |
Tur |
PMI \/ Hiwin (Tayvan) |
|
Axis motor ulanishi |
Tur |
To'g'ridan-to'g'ri haydovchi |
|
Mot motorli ulanish |
Tur |
To'g'ridan-to'g'ri haydovchi |
|
Mashina o'lchamlari (l × w × h) |
mm |
2700x2815x2885 |
|
Sof og'irlik |
Kg |
5800 |
